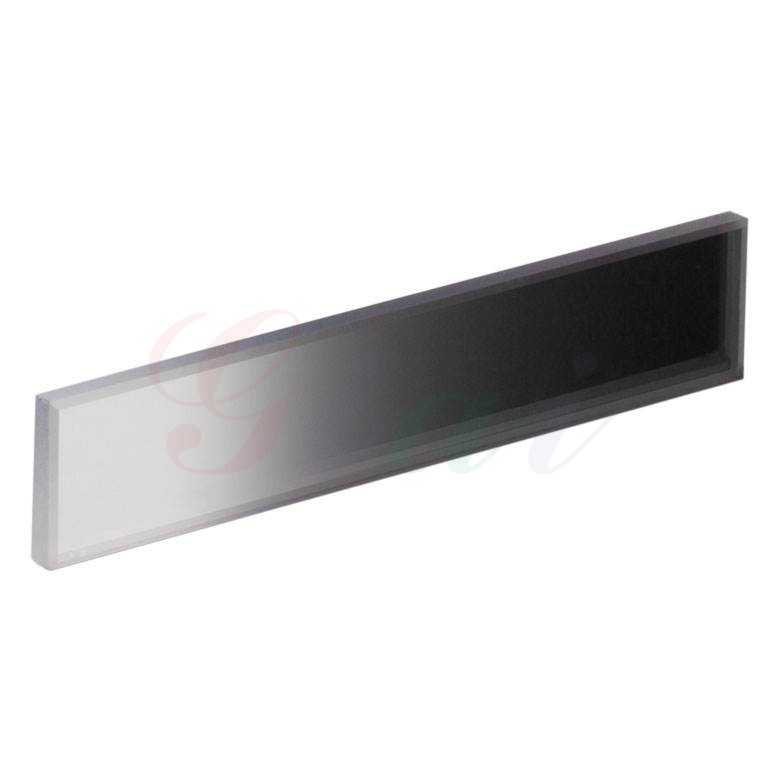

條形漸變中性密度濾光片（簡稱條形漸變密度片）可通過移動濾光片或光源來線性衰減光強。在條形長度方向實現光能的精確調整，在保持中性光譜光能分布的前提下，實現光能的可調、可控，分為金屬合金型變密度片和低反型變密度片（GND）。
產品介紹
條形漸變中性密度濾光片（簡稱條形漸變密度片）可通過移動濾光片或光源來線性衰減光強。在條形長度方向實現光能的精確調整，在保持中性光譜光能分布的前提下，實現光能的可調、可控，分為金屬合金型變密度片和低反型變密度片（GND）。它既適用于普通光源，也適用于激光光源。當兩片組合使用反向平移時，可以實現對較大束斑的光的衰減。可選使用光譜范圍250nm—2500nm。特別尺寸、密度、波長的密度片可以定做。
技術參數
詳細規格：
|
基片 |
BK7 、熔融石英 |
|
厚度公差 |
±0.1mm |
|
平行度 |
3’ |
|
表面質量 |
80-50 |
|
標準線性度 |
±5% |
|
光密度最深點標準偏差 |
±5% |
|
校準波長 |
550nm |
|
設計波長 |
380nm-2000nm (BK7) 250nm-2500nm(熔融石英) |
|
尺寸范圍 |
6—170mm |
標準產品：
|
長度 |
寬度 |
光密度 |
基片 |
|
76.2 |
25.4 |
1 |
BK7 |
|
76.2 |
25.4 |
2 |
BK7 |
|
76.2 |
25.4 |
3 |
BK7 |
|
76.2 |
25.4 |
4 |
BK7 |
|
50.8 |
25.4 |
1 |
BK7 |
|
50.8 |
25.4 |
2 |
BK7 |
|
50.8 |
25.4 |
3 |
BK7 |
|
50.8 |
25.4 |
4 |
BK7 |
其它尺寸、光密度、使用波長等參數可根據客戶需求定制。歡迎您與我們聯系。
應用領域
主要應用于需要在寬光譜區域內以線性關系（直線方向）來連續衰減光強的領域。
