無人機吊艙光學鏡片應用分析
無人機吊艙（Drone Pod）是無人機掛載的多功能任務載荷模塊，集成了光電傳感器、穩定平臺、控制系統和光學鏡頭，用于實時獲取地面或空中目標的可見光、紅外、激光等多光譜信息，其性能優劣直接影響無人機在軍事、民用等領域的應用效果。

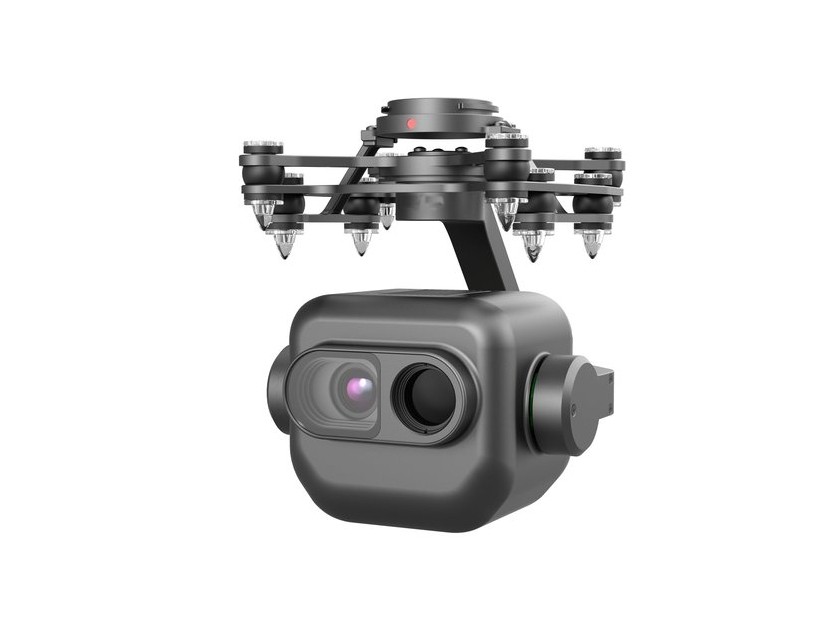

（圖源網絡，侵刪）
核心功能：
- 偵察監視：高分辨率成像、目標識別與跟蹤。
- 測繪與巡檢：地形建模、電力線/管道檢測。
- 軍事應用：激光指示、導彈制導、電子對抗。
一、無人機吊艙的光學應用原理
無人機吊艙的光學系統通過多波段協同工作實現全天候、多場景探測：
1. 可見光成像：利用CMOS/CCD傳感器捕捉400-700nm波段圖像，用于白天高清偵查。
2. 紅外熱成像：通過制冷/非制冷紅外探測器（3-5μm或8-14μm波段）探測目標熱輻射，實現夜間或煙霧環境成像。
3. 激光測距與指示：發射905nm或1550nm激光脈沖，通過飛行時間（ToF）計算目標距離，或為武器提供制導標定。
4. 多光譜融合：結合可見光、紅外、激光數據，通過算法融合提升目標識別精度。

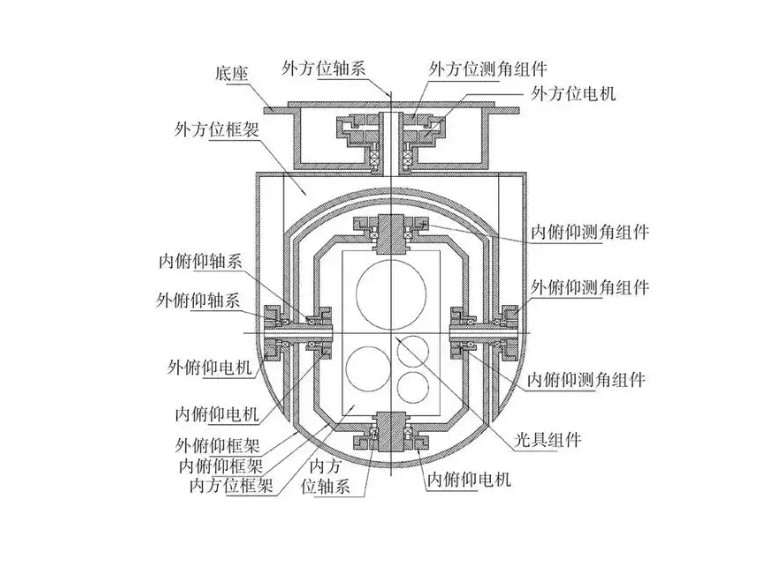

（圖源網絡，侵刪）
關鍵技術：
- 穩像系統：陀螺儀+伺服電機補償無人機振動，保持光軸穩定。
- 智能變焦：電動變焦鏡頭實現廣角搜索與長焦細節觀測的無縫切換。
二、無人機吊艙核心光學鏡片元件
無人機吊艙的光學性能高度依賴以下鏡片元件：
1. 保護窗口鏡片：防護內部光學系統免受風沙、雨水、紫外線侵蝕，同時維持高透光率，常規采用藍寶石（硬度9M）、熔融石英（耐高溫）、ZnSe（紅外窗口）等材料，通過光學鍍制增透膜（AR，反射率<0.5% @工作波段）+防水防污膜。

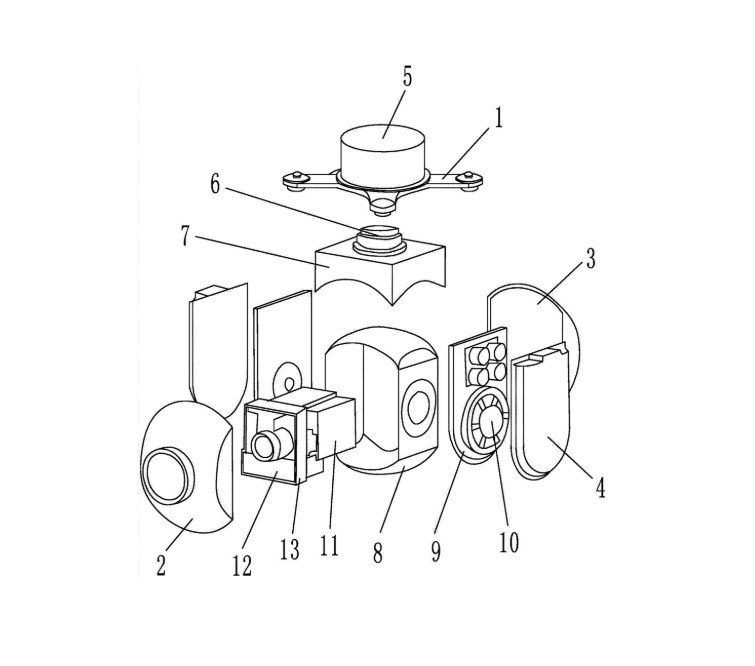

（圖源網絡，侵刪）
關鍵指標：
透過率 >95%（可見光）、>90%（紅外）；
表面硬度 ≥8H（鉛筆硬度）；
抗雨蝕速度 ≥150m/s（軍用標準）。

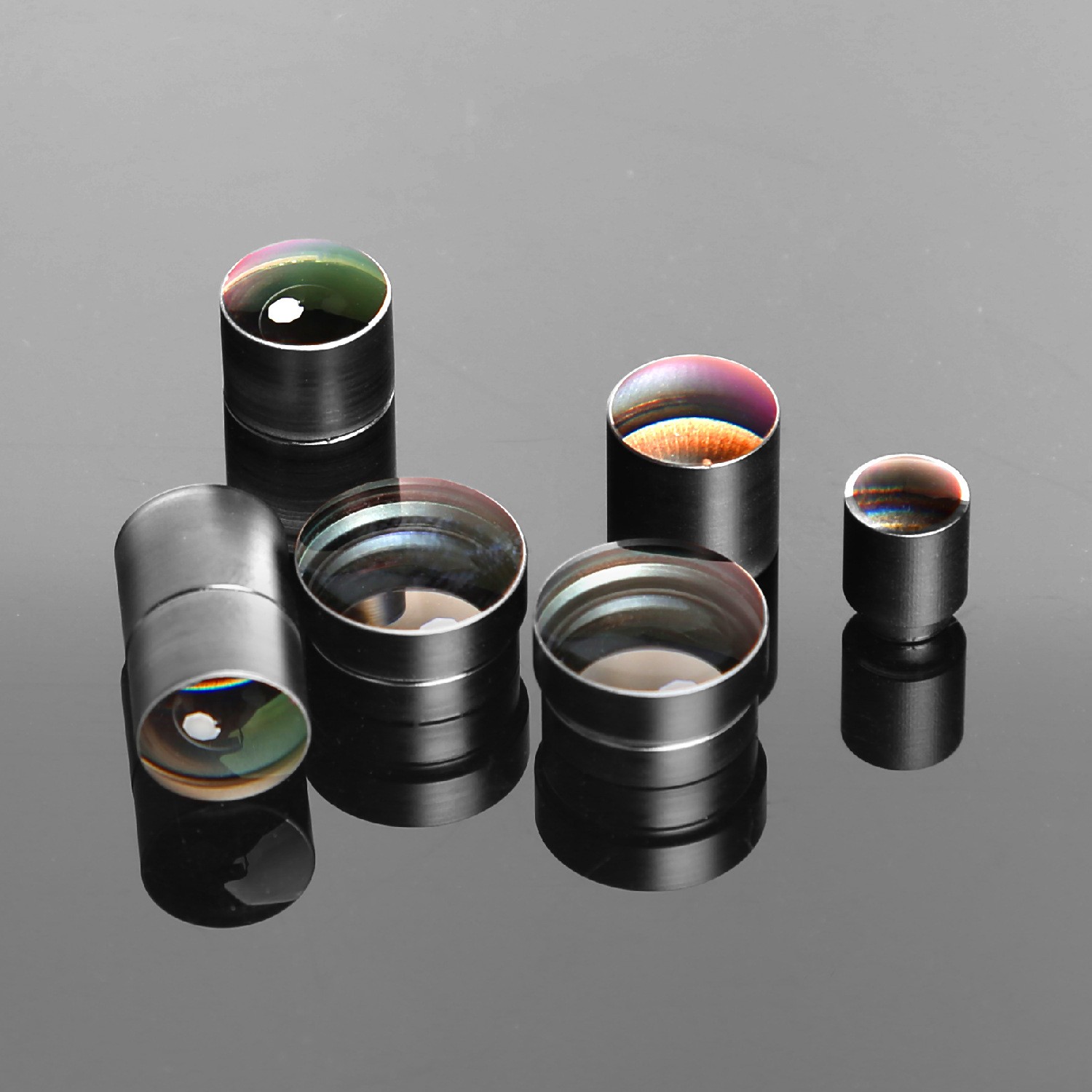

（成像鏡頭）
2. 物鏡組（成像透鏡）：將目標光線聚焦到傳感器，決定成像分辨率與視場角（FOV），一般采用多片式設計，用4-10片球面/非球面透鏡組合，用于校正像差（球差、色差），通過電動驅動透鏡組移動變焦模塊實現光學變焦（如10-300mm焦距）。
關鍵指標：
MTF（調制傳遞函數）>0.3 @100 lp/mm；
畸變 <1%（廣角端）；
F數（光圈）1.4-4.0（低照度優化）。
3. 分光鏡與濾光片
分光鏡（Beam Splitter）：負責將入射光按波長/偏振分束，實現多傳感器（如可見光+紅外）同步工作，常規采用如70%透射可見光，30%反射紅外光分光比、偏振消光比 >100:1的分光片。

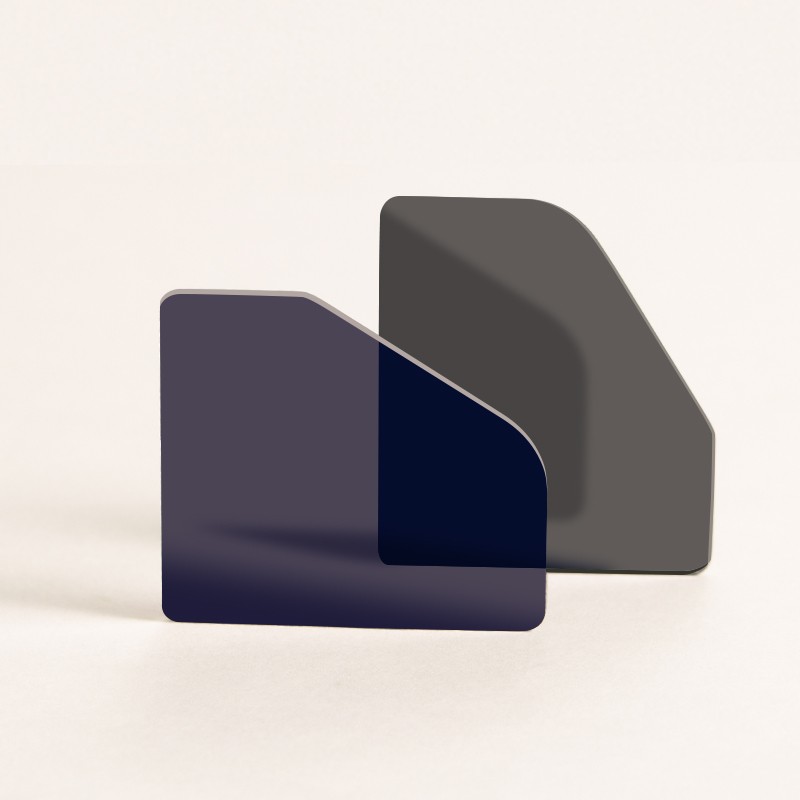

（紅外截止濾光片）
濾光片：
紅外截止濾光片（IR-Cut）：阻擋紅外光，提升可見光成像色彩真實性。
窄帶濾光片：提取激光回波信號（如1550nm±5nm），抑制背景噪聲。
指標：截止深度 >OD4，透射率 >90%。

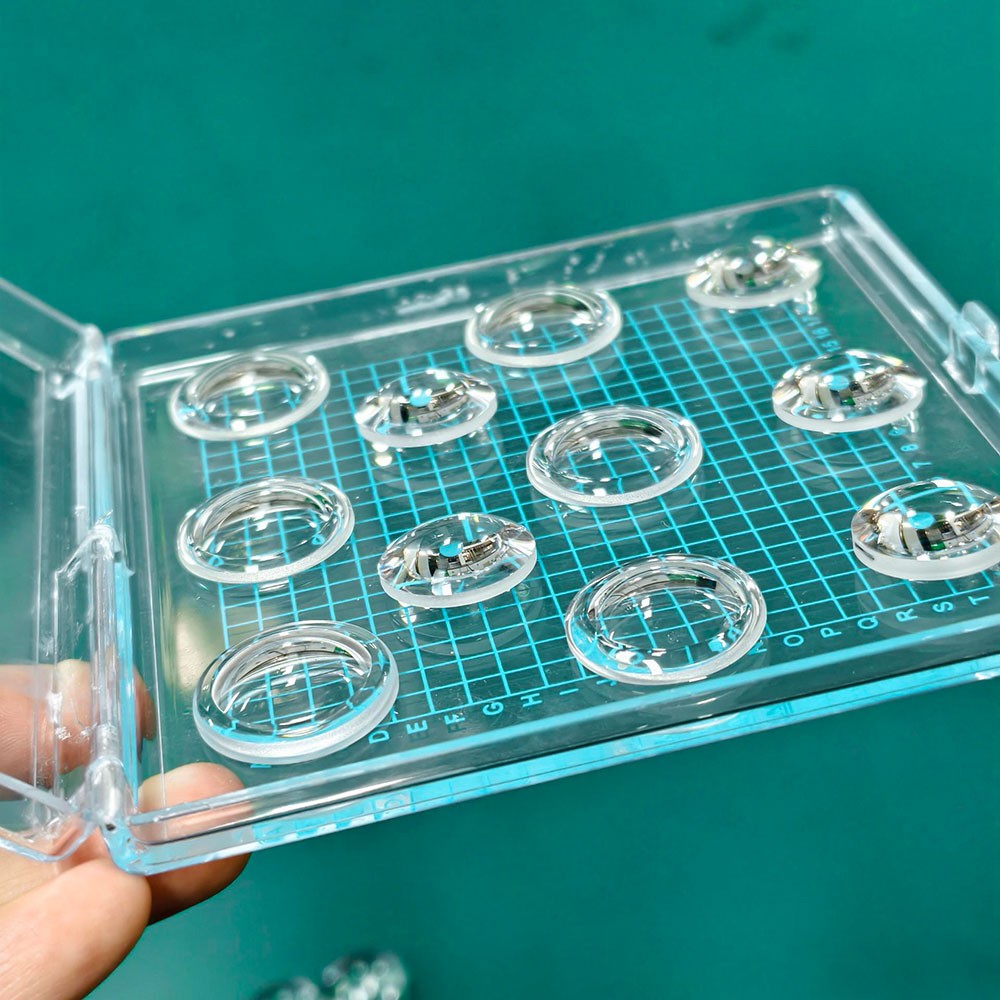

（非球面透鏡）
4. 非球面透鏡與衍射元件
非球面透鏡：替代多片球面透鏡，簡化光路設計并提升像質（如大疆禪思H20鏡頭）。一般要求面形精度 PV<λ/2，偏心 <0.01mm。
衍射光學元件（DOE）：用于激光散斑抑制或波前整形（如激光雷達測距）。
（遠紅外濾光片）
5. 紅外硫系玻璃鏡片：紅外熱成像系統的核心材料，透射8-12μm長波紅外（LWIR），常規選擇硫系玻璃（如Ge、AMTIR）、單晶鍺（需增透鍍膜）材料，應用指標一般在折射率均勻性 <5×10??，熱膨脹系數 <5×10??/℃。
三、光學鏡片的驗收標準
無人機吊艙光學元件需通過嚴格測試以確保極端環境下的可靠性：
| 測試類別 | 測試內容 | 標準示例 |
| 光學性能測試 | 透過率/反射率<br>- 波前像差（干涉儀檢測）<br>- 畸變與MTF測量 | ISO 10110（光學元件面形與鍍膜） |
| 環境適應性測試 | 高低溫循環（-40℃~+70℃）<br>- 濕熱試驗（95%RH, 48h）<br>- 鹽霧腐蝕（96h） | MIL-STD-810G（軍用環境測試） |
| 機械可靠性測試 | 振動（20-2000Hz, 3軸）<br>- 沖擊（50g, 11ms）<br>- 跌落（1.5m自由跌落） | GB/T 2423（電工電子產品環境試驗） |
| 壽命測試 | 變焦鏡組循環次數（>10萬次）<br>- 鍍膜耐磨測試（鋼絲絨摩擦500次） | 廠商自定義（如大疆鏡頭壽命標準） |
四、典型應用場景與鏡片選擇
1. 邊境巡邏：長波紅外硫系鏡頭+激光測距濾光片，適應晝夜溫差與沙塵環境。
2. 電力巡檢：電動變焦物鏡（20-200mm）+紫外濾光片，檢測電暈放電。
3. 農業監測：多光譜濾光片輪（紅邊、近紅外波段），分析植被健康指數。

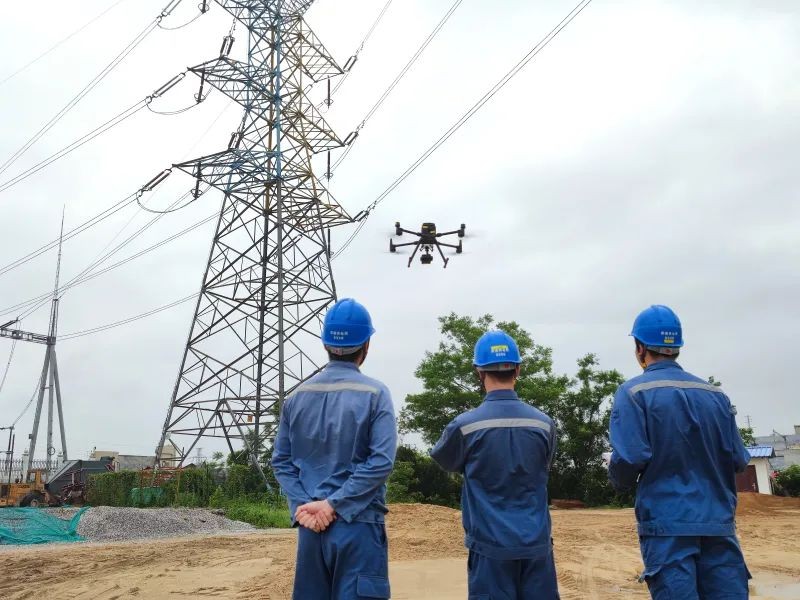

（圖源網絡，侵刪）
無人機吊艙的光學鏡片是其“視覺核心”，需在輕量化、高可靠性與極端環境適應性間取得平衡：
1. 材料創新：藍寶石、硫系玻璃、碳化硅（SiC）鏡筒逐步替代傳統材料。
2. 鍍膜技術：超寬帶增透膜、超硬防水膜提升光學效率與耐久性。
3. 集成設計：非球面+衍射元件簡化光路，支持小型化吊艙（如100mm口徑）。
4. 智能化趨勢：自適應光學（AO）鏡片實時校正大氣湍流，提升遠距成像質量。
未來，隨著多光譜融合、量子成像等技術的發展，無人機吊艙光學系統將向多維度感知與AI驅動方向演進，光學鏡片的性能邊界也將持續突破。
