窗口片：無人機視覺系統的關鍵組件
現如今，無人機技術的應用飛速發展，在無人機的應用中，窗口片作為保護相機鏡頭和傳感器的重要組件，性能直接影響著無人機的成像質量和飛行安全。目前，無人機應用異常廣泛，從航拍攝影到工業巡檢，從農業監測到軍事偵察，不斷對窗口片的技術要求提出新的考驗，下面激埃特將以光學廠家的角度為大家簡單分析無人機窗口片在鏡片尺寸和鍍膜技術方面的相關知識供大家參考了解！

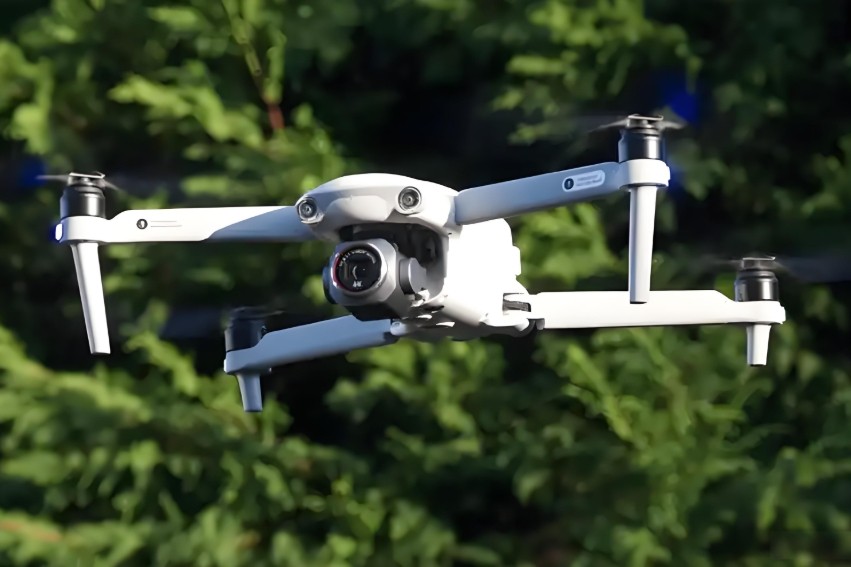

（圖源網絡，侵刪）
一、無人機窗口片的功能與需求
無人機窗口片位于相機或傳感器前方，注意承擔著對于攝像內部元件的保護，用以防止灰塵、水滴、昆蟲和飛行中的碎屑直接接觸昂貴的光學組件影響內部光路。針對惡劣天氣條件下用于保持內部光學系統的清潔與干燥，確保光線高效通過而不引入明顯的像差或畸變。
二、不同應用場景的特殊需求
根據無人機任務類型的不同，窗口片需求也存在很大的不同。
| 應用場景 | 主要需求 | 典型挑戰 |
| 航拍攝影 | 高透光率、低畸變 | 色彩保真、抗反射 |
| 工業巡檢 | 耐刮擦、抗化學腐蝕 | 高溫環境穩定性 |
| 農業監測 | 疏水疏油、易清潔 | 農藥抗腐蝕 |
| 軍事偵察 | 防激光、防紅外探測 | 多光譜兼容性 |
| 極地科考 | 抗低溫、防結冰 | 材料低溫脆性 |

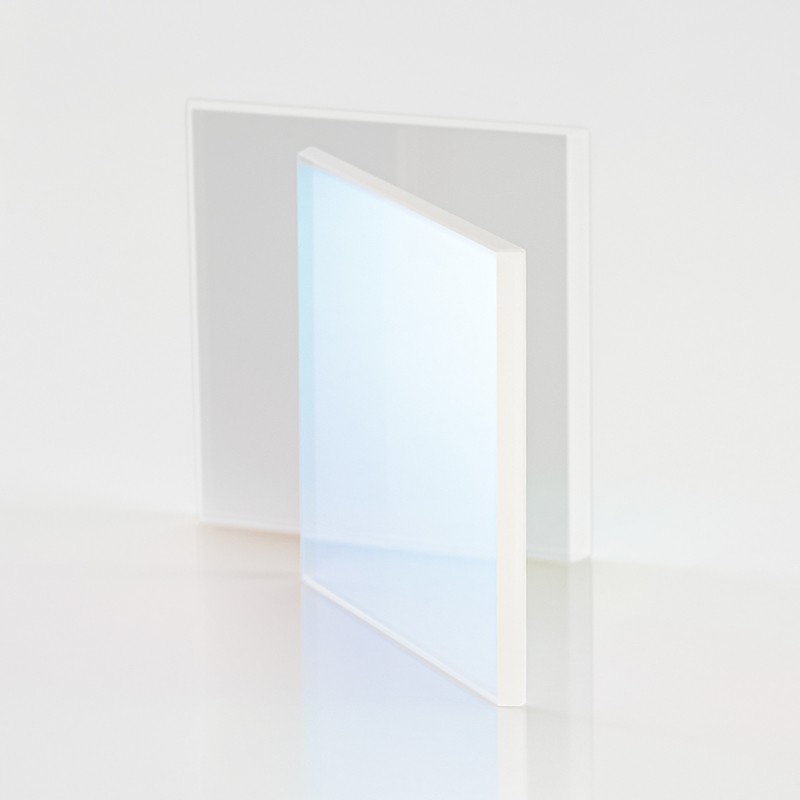

（激埃特原創圖）
三、鏡片尺寸的關鍵參數與設計考量
1 尺寸與重量
無人機窗口片尺寸設計需要考慮多方面因素，如傳感器尺寸、氣動外形及重量限制；傳感器尺寸必須完全覆蓋成像區域并留有適當余量（通常邊緣延伸5-10%），氣動外形盡可能設計成流線型用于減少風阻，商用無人機通常要求厚度<8mm；對于無人機而言，每增加1克重量，四旋翼無人機平均減少約30秒續航，因此也作為參考考量范圍之內。

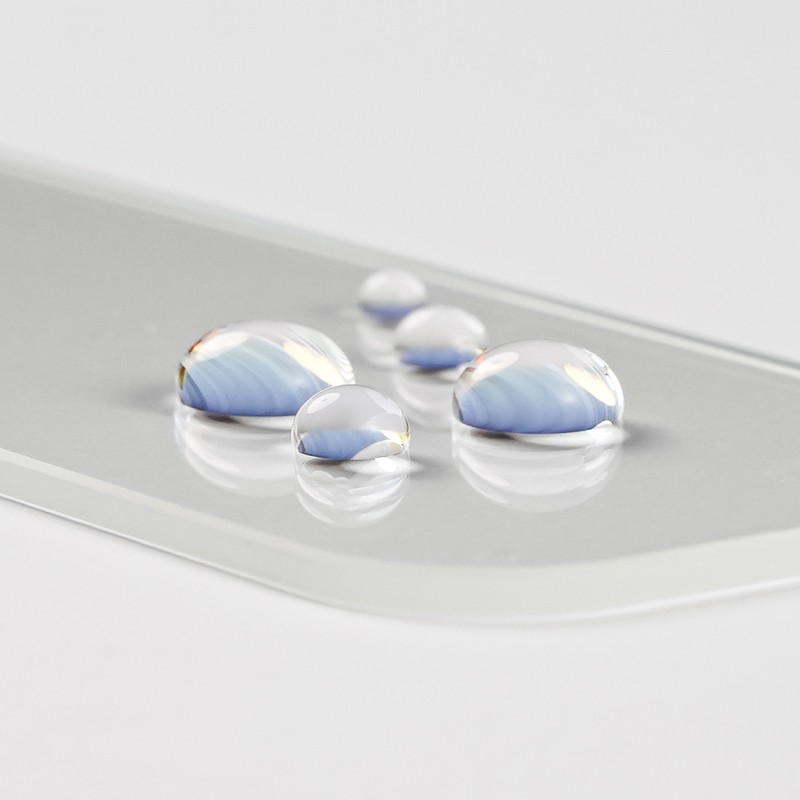

（激埃特原創圖）
典型尺寸規格表：
| 無人機類型 | 傳感器尺寸 | 推薦窗口尺寸 | 厚度范圍 |
| 消費級航拍 | 1/2.3" | Φ25-30mm | 3-5mm |
| 專業航拍 | 全畫幅 | Φ50-60mm | 5-7mm |
| 工業巡檢 | 1" | Φ35-45mm | 4-6mm |
| 軍事偵察 | 多種規格 | 定制化 | 3-10mm |
2. 邊緣處理與結構適配
現代無人機窗口片的邊緣設計需考慮：
安裝方式：O型圈密封（常見于消費級）或金屬法蘭固定（工業級）
熱膨脹系數：材料CTE需與機身框架匹配（鋁合金約23×10??/℃，碳纖維約0.8×10??/℃）
抗沖擊設計：邊緣倒角通常為0.2-0.5mm，軍用規格要求能承受15J沖擊

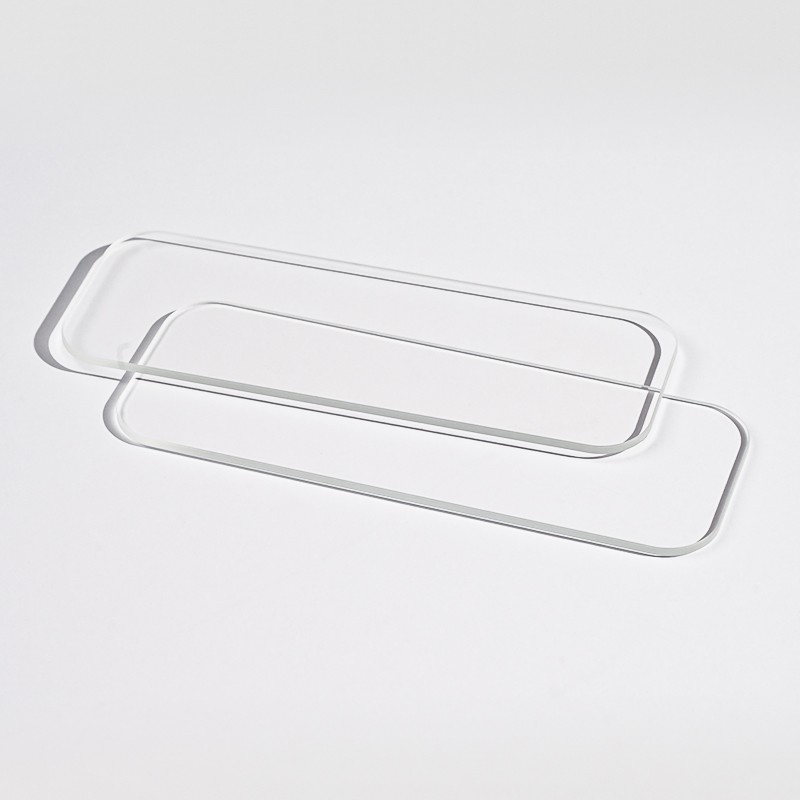

（激埃特原創圖）
三、鍍膜技術的關鍵突破與應用
現代無人機窗口片采用的多層干涉鍍膜，如平均透光率，可見光波段要求>99.5%（未鍍膜玻璃約92%），對于反射率控制要求應<0.2% @ 450-650nm，用以減少鬼影和眩光，耐久性方面需通過MIL-C-675C標準的500小時鹽霧測試。
典型鍍膜堆棧結構：
1. 基層：SiO?（厚度約50nm）
2. 高折射層：TiO?（厚度約30nm）
3. 匹配層：MgF?（厚度約100nm）
4. 頂部保護層：類金剛石碳（DLC，厚度約10nm）
特殊功能鍍膜技術
根據應用需求的不同，現代鍍膜技術可提供多種特殊功能：
| 鍍膜類型 | 技術指標 | 應用場景 |
| 疏水鍍膜 | 接觸角>110° | 雨天飛行 |
| 防霧鍍膜 | 起霧溫度<-20℃ | 高濕度環境 |
| 紅外透過 | 800-1200nm T>90% | 夜視系統 |
| 激光防護 | 532nm/1064nm R>99.9% | 軍事應用 |
| 自清潔鍍膜 | 光催化分解有機物 | 長期戶外部署 |
四、行業標準與測試規范
主要國際標準體系
無人機窗口片需符合多項行業標準：
光學性能：ISO 9022-2（光學環境試驗方法）、MIL-O-13830A（軍用光學元件規范）
機械性能：DO-160G（機載設備環境條件）、IEC 60068-2-64（隨機振動測試）
環境適應性：IP67/IP68（防塵防水等級）、MIL-STD-810G（極端環境測試）

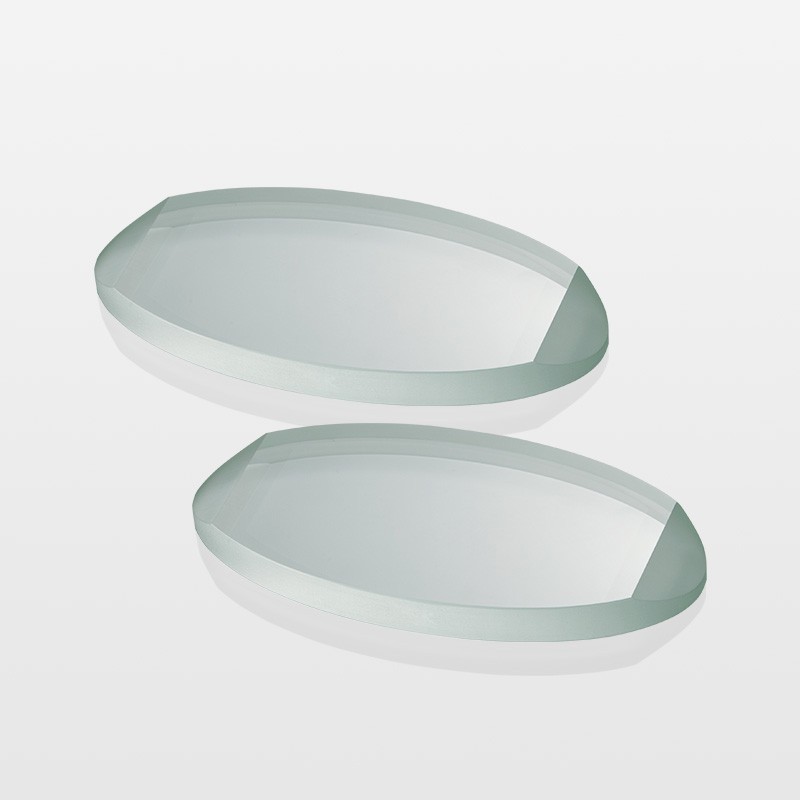

（激埃特原創圖）
關鍵測試項目與指標
無人機窗口片典型測試項目表：
| 測試類別 | 測試方法 | 合格標準 |
| 透光率 | 分光光度計測量 | >95% @工作波段 |
| 霧度 | ASTM D1003 | <0.5% |
| 耐刮擦 | 莫氏硬度測試 | ≥7級 |
| 溫度循環 | -40℃~+85℃, 50次 | 無開裂、脫膜 |
| 砂塵試驗 | 5μm Al?O?, 20m/s | 表面損傷<0.1mm |
| 鹽霧腐蝕 | 5% NaCl, 96h | 無可見腐蝕點 |
五、適配性設計與未來趨勢
隨著無人機載荷日益復雜，窗口片設計面臨新挑戰：
多光譜兼容：同一窗口需覆蓋可見光、紅外、紫外等波段（如：0.3-1.7μm）
雷達透波：用于SAR雷達的窗口需保證特定頻段透過率（如：Ku波段>90%）
加熱除霜：集成透明導電層（ITO或銀納米線），電阻<100Ω/□
未來無人機窗口片可能整合的創新技術：
電致變色：響應光照自動調節透光率（響應時間<1s）
自修復涂層：微裂紋在24小時內自動愈合（溫度>40℃時激活）
超表面結構：亞波長結構實現異常折射/衍射控制
無人機窗口片的設計始終是光學性能、機械強度、環境適應性和成本之間的精細平衡。隨著材料科學和鍍膜技術的進步，未來窗口片將向著更輕薄、更智能、更耐用的方向發展。對于無人機廠商而言，理解窗口片的技術參數與標準要求，根據具體應用場景選擇恰當?shù)慕鉀Q方案，將是確保無人機系統整體性能的關鍵一環。在追求極致光學性能的同時，也需要考慮量產可行性和維護成本，這正體現了無人機設計的工程智慧。
