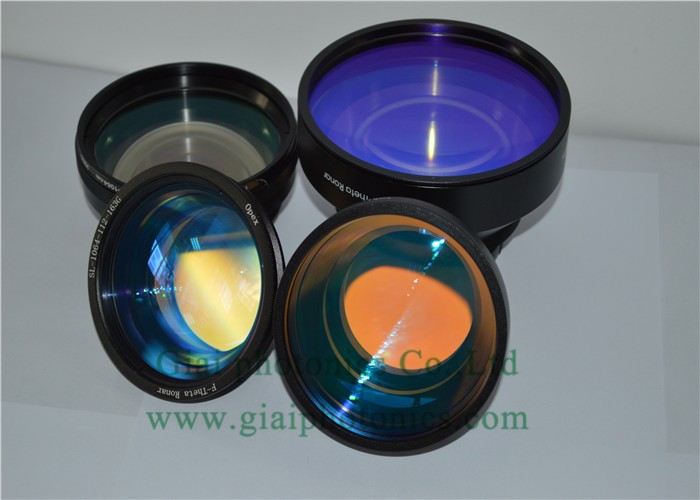

掃描場鏡，也常被稱為F-Theta場鏡或f-θ場鏡，是一種特殊設計的透鏡或透鏡組，旨在將激光束在整個掃描平面內形成均勻大小的聚焦光斑，這種設計使得激光束在掃描過程中，無論光束如何傾斜射入，都能保持焦點在同一焦平面上，從而實現高精度的加工。

掃描場鏡主要應用于激光加工領域，如激光打標、激光切割等，具有聚焦光斑形成均勻、焦點穩定、提高加工精度和校正像差等作用。

作用特點

1.形成均勻聚焦光斑：掃描場鏡能夠確保激光束在掃描平面內形成均勻大小的聚焦光斑，這對于激光加工的質量至關重要。

2.保持焦點穩定：通過特殊的光學設計，掃描場鏡能夠確保激光束在掃描過程中焦點位置穩定，不受光束傾斜角度的影響。

3.提高加工精度：由于焦點穩定且光斑均勻，掃描場鏡能夠顯著提高激光加工的精度和一致性。

4.校正像差：掃描場鏡還可以校正系統中的像差，包括場曲和畸變，以進一步提高成像質量和加工精度。

應用領域

激光打標：在激光打標機中，掃描場鏡是關鍵部件之一。它能夠?qū)⒓す馐_地聚焦在工件表面，形成清晰、精確的標記。

激光切割：在激光切割過程中，掃描場鏡確保激光束能夠均勻地切割材料，提高切割質量和效率。

激光焊接：雖然激光焊接主要依賴于激光束的功率和穩定性，但掃描場鏡也可以在一定程度上提高焊接的精度和一致性。

其他激光加工領域：如激光雕刻、激光鉆孔等，掃描場鏡也發揮著重要作用。
